Kit completo para construcción de Horno de Leña

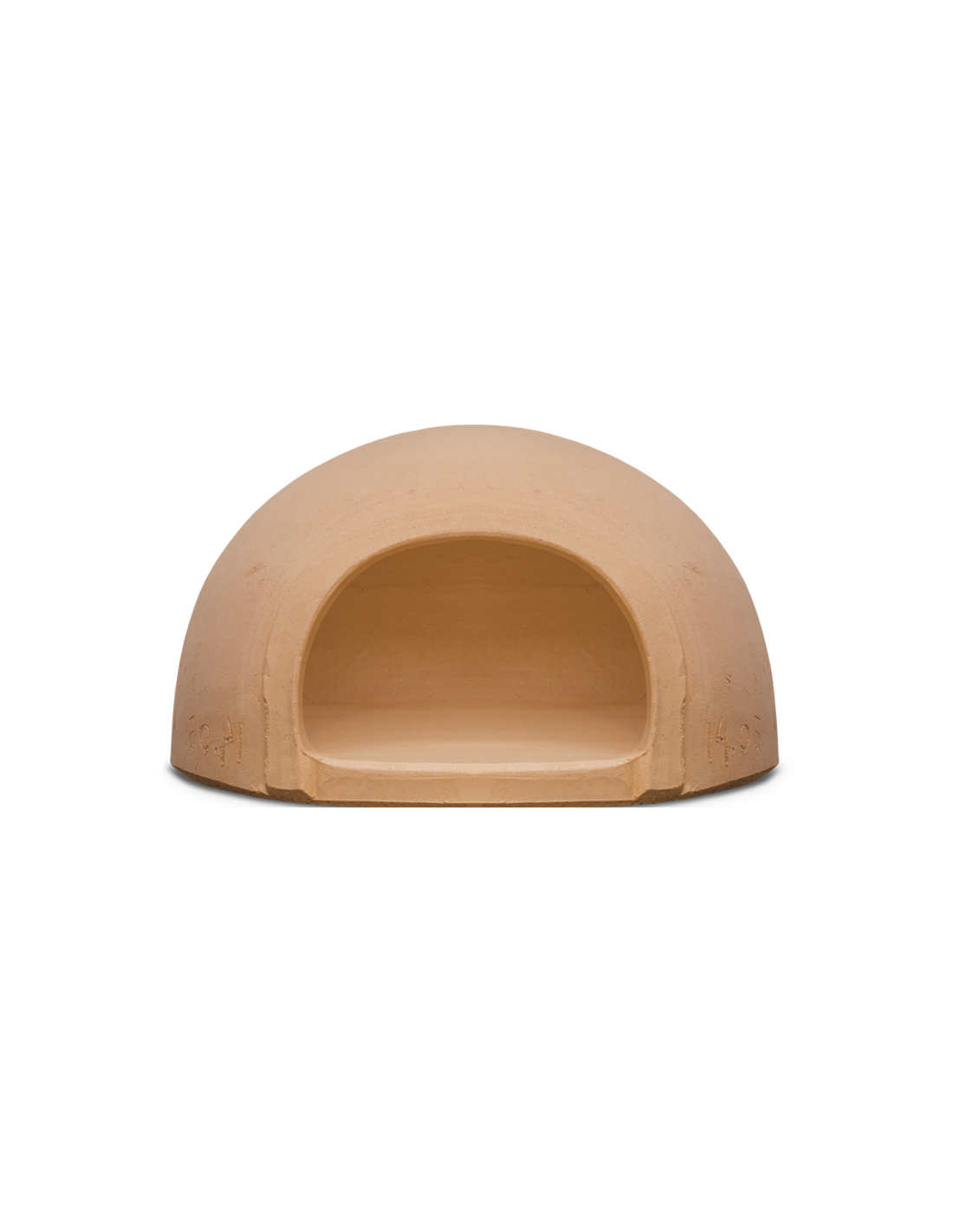

Horno de Barro o Cascarón

Medidas Exteriores: 65-70-75-80-90-100-110-120 cm Descontando entre 4 y 5 cm obtendrá la medida  interior del horno. (ver detalles en imágenes de esta categoría por tamaños y capacidades), también se puede descargar la ficha técnica en (Adjuntos)

Para la fabricación de nuestros cascarones de barro refractario  utilizamos una mezcla de barro refractario rojo, caolín y mica. Hecho sobre lusias de DM con soportes individualizados mediante la técnica del urdido que se realiza mediante churros de arcilla de grosor variable.

El secado es natural al aire protegido de las heladas. Se procede al desenlusiado aproximadamente a los 10-15 días. Manteniéndolo sobre soporte ventilado durante otros 30 días hasta su total secado. Durante este proceso no se utilizan secadores forzados, cañones de calor por gasoil, etc.

Mediante vagoneta se introducen en el horno de cocción. El proceso de cocción o curva de cocción supera las 20 horas. Siendo el momento máximo de temperatura 1050º C durante 8 horas continuas. De esta forma la cocción penetra totalmente.

Se sacan del horno alfarero y se someten a un control de calidad interno, desechando los dañados, fisurados o deformados.

Puerta para horno acabado anti-corrosión con POLVO DE POLIESTER y cristal visión 500ºC ROBAX

Puerta metálica de Arco de Medio Punto para hornos de leña de cualquier tipo (barro, ladrillo, piedra, hormigón, hierro, etc), tambien se puede utilizar para hornos morunos con bocas cuadradas, restauraciones de hornos adaptando nuestro diseño al tamaño real.

Fabricada con placha de 5 mm de espesor, cortada a Laser,  apertura a derechas o izquierdas según demanda. Gran rendimiento y absorción de calo. Acabado terminación anti-corrosión con polvo de poliester.

Apertura mediante pasadores macizos que ofrecen mayor durabilidad, dispone de dilatadores que facilitan la apertura tanto en caliente como en frío, tranquilla interior deslizante de 5 pasos "sistema anti-humo".

Dispone de un gran visor con cristal 500º C ROBAX ,

Manilla de madera de fácil colocación y lista para montar con las 4 patillas para recibir a la albañilería.

• - medida exterior total (con marco): ancho: 535 mm x altura en el centro: 395 mm x altura en los laterales 230 mm
• - medida de la hoja: ancho: 480 mm x altura en el centro: 340 mm x altura en los laterales 200 mm
• - peso aproximado 7 kg

Tiro con regulador Ø150 mm inoxidable

Tiro INOX con regulado, soldaduras en inoxidable. Dispone de dilatadores para absorber las diferencias de temperatura y evitar la rotura de la embocadura. Fácil montaje e instalación

Durante la combustión de la leña, el tiro y la tranquilla de la puerta se mantienen abiertos. Una vez se ha quemado la leña se cierra el tiro totalmente.

Diámetro estandar para la prolongación o continuación con conducto o tubo galvanizado de Ø150 mm en cualquier material, inoxidable, vitrificado, galvanizado, doble capa, etc.

El material de fabricación garantiza la durabilidad del conjunto, a diferencia de los tiros fabricados con chapa de hierro en los que la condensación propicia el picado y la corrosión (indistintamente si están instalados en interior o exterior), resultando un gran problema a la hora de su reparación ya que supondría picar la chimenea y volverla a construir.

CARACTERÍSTICAS:

• Espesor: 1.5 mm inoxidable
• Material: Inoxidable 1.5 en campana y Galvanizado la salida de humo
• Medidas totales: Altura 33 cm  Ancho  48 cm  Diámetro salida de humos 150 mm

Campana Medidas:

• Fondo 17 cm
• Altura campana: 12 cm
• Largo inferior: 49 cm
• Largo superior: 17 cm
• Longitud de la palomilla reguladora: 35 cm

Pirómetro 500º C vaina 400 mm

Especialmente indicado y diseñado para la colocación en las embocaduras de todo tipo de hornos de leña, hornillas, estufas, chimeneas, cocinas, etc. Suministrado completo, con grupilla de fijación, y vaina de protección. ACEPTA FUEGO DIRECTO ya que dispone de vaina de protección (generalmente en cobre o inoxidable) debe colocarse para que se introduzca en la parte interior del horno.

Instalación:

• Si no dispone del orificio, debe realizar un taladro en la embocadura del horno con una broca  Ø 13 mm y una longitud adecuada. Recomendamos desconectar el percutor antes de llegar al final y colocar un pequeño mártir de madera para que no haga desconchón al salir la broca. Para medir con más fiabilidad la temperatura interior, e recomienda realizar el taladro a una altura con respecto del suelo del horno de 18 cm
• Fijar la vaina de protección en el interior con la aplicación de sellador (la vaina deberá estar enrasada en la parte delantera de la embocadura y sobresalir entre 2 y 5 cm en el interior del horno.
• Colocar el Pirómetro una vez se haya secado el sellador

Características:

• Grado de Protección: IP56
• Precisión Clase 1.6
• Rango: 0-500º C
• Elemento Sensor: Tira bimetálica
• Longitud de vástago: 400 mm
• Caja: Acero Cincado
• Tubo bourdon: Aleación de cobre
• Visor: Vídrio
• Vástago: Latón

Aislante Reflexivo Bi-capa 700º C

El Aislamiento es fundamental para un horno con buen rendimiento térmico. Se suministra la parte proporcional en metros cuadrados de malla gallinera para la fijación del aislante y la posterior aplicación del barro refractario.

La primera capa compuesta por fibra cerámica protege térmicamente el horno de leña soportando temperaturas de hasta 650 - 700º C sin deformaciones. Este material NO SE DESCOMPONE, cumpliendo su función durante toda la vida de uso.

• La primera capa rompe el puente térmico por contacto.
• La segunda capa de aluminio reforzado refleja el calor hacia interior del horno

Este aislante se coloca envolviendo completamente el horno, tanto en la base como en todos los laterales que componen la cúpula del horno, quedando solapado entre 30 y 40 cm en la parte superior de la bóveda que es la zona que mas calor acumula.

La utilización de otros aislamientos comunes de venta en Almacenes de construcción NO GARANTIZA la durabilidad del mismo, ya que el calor que el horno desprende al exterior en el momento de la combustión de la leña, degrada progresivamente éstos materiales y después de pocos usos se produce la descomposición del aislamiento sobre todo en bóveda, vuelve a permitir PUENTE TÉRMICO con la consiguiente pérdida de temperatura y rendimiento.

Este Aislamiento está garantizado sin amianto, sin ligante químico y sin formaldehído.

Los filamentos tienen un diámetro mayor que 10 micras, por lo que no se clasifican en la categoría de carcinógenos para los humanos (Directiva 97/69 Eurpéenne / CE).

Es 100% reciclable, repelente para roedores y no atraen a los insectos.

CERTIFICACIÓN - CARACTERÍSTICAS TÉCNICAS ENERGÉTICAS A +

• eficiencia térmica: λ lambda 0,031 W / mK
• La permeabilidad al vapor de agua: el VPH
• Evita la condensación.
• Permeabilidad al aire-agua: W1
• Alta resistencia a la rotura por manipulación
• NF E N 13859-1, aprobación Suiza 6q3
• Clasificación al fuego: PV Nº HO16061 / ESA M0 Clase A1
• Temperatura de funcionamiento: -40 a 650 ° C
• Reflexión / emisión: 95% / 5%

CANTIDAD SUMINISTRADA SEGÚN MEDIDA

• Horno  Ø 65-70 cm....2 metros lineales
• Horno  Ø 75-80 cm...2,5 metros lineales
• Horno  Ø 90 cm.........3 metros lineales
• Horno  Ø 100 cm....3,5 metros lineales
• Horno  Ø 110 cm........4 metros lineales
• Horno Ø 120 cm.........5 metros lineales

PLATAFORMA DE HORMIGÓN REFORZADA

Plataforma de hormigón formada con acero corrugado de 8 mm, reforzada en los extremos con la incorporacion de manguitos para la colocación de cáncamo Ø16mm para colocación camión pluma. La terminación de la plataforma es pulida y biselada para proporcionar un buen acabado estético.

Medidas disponibles:

• - Horno de 65cm y 70cm...........104cm de fondo por 94cm de ancho
• - Horno de 75cm y 80cm...........114cm de fondo por 104cm de ancho
• - Horno de 90cm......................124cm de fondo por 114cm de ancho
• - Horno de 100cm....................134cm de fondo por 124cm de ancho
• - Horno de 110cm....................140cm de fondo por 130cm de ancho
• - Horno de 120cm....................150cm de fondo por 140cm de ancho

LADRILLOS RECTOS PARA LA EMBOCADURA

Ladrillos macizos fabricados artesanalmente doble cocción, especialmente indicados para la fabricación de embocaduras, cerramientos de barbacoas, chimeneas, etc.

Medida 19,5 x 9,5 x 3,5  Se suministran 45 Unidades

La construcción de la embocadura se realiza utilizando el ladrillo recto con una mezcla de cemento blanco, arena barrosa y de río, solamente se enfosca la parte interior con mortero refractario.

Todos los ladrillos ofrecen una extraordinaria resistencia a la intemperie por su doble cocción soportando climatologías extremas.

Para hornos instalados en el exterior hay que tener en cuenta que no vale cualquier ladrillo refractario por su porosidad y sensibilidad a la aluminosis.

Con el tratamiento que aplicamos en nuestra empresa se obtienen unos rendimientos superiores:

• Se elimina el poro que generalmente tienen los ladrillos refractarios manuales no industriales
• Soporta las inclemencias y no envejece.
• Fácil limpieza con agua a presión
• No sufre de Aluminosis
• Dureza reforzada

CEMENTO REFRACTARIO

Se suministra el producto a base de cemento aluminoso y áridos especiales que le permiten resistir elevadas temperaturas para la fabricación de chimeneas, barbacoas y hornos de leña, para estos últimos con el enlucido en la embocadura (ambiente de alta temperatura) soporta 1200ºC

Añadir agua y mezclar manual o mecanicamente hasta consistencia homogénea y trabajable, no aplicar por debajo de 5º C ni por encima de 30º C, PUESTA EN SERVICIO 7 DIAS.

Se suministra 1 unico paquete de 5 kg. aproximadamente.

BARRO REFRACTARIO DE MONTAJE

Granulometría del barro menor a 1,5 mm procesado, limpio y presentado en sacos de 15 kg. No se trata de barro de desecho a diferencia del suministrado en otras alfarerías sino del mismo calibre y calidad que Alfarería Duero utiliza para sus horno de leña,

Se suministra en seco conjuntamente con la malla pvc para la fijación.

COMPOSICIÓN

• Caolinita
• Montmorrillonita
• Mica o Illita
• Cuarzo
• Feldespato

CANTIDAD SUMINISTRADA SEGÚN MEDIDA

• Horno Ø 65-70 cm....30 kg
• Horno Ø 75-80 cm......35 kg
• Horno Ø 90 cm..........45 kg
• Horno Ø 100 cm..........60 kg
• Horno Ø 110 cm.........75 kg
• Horno Ø 120 cm..........90 kg
