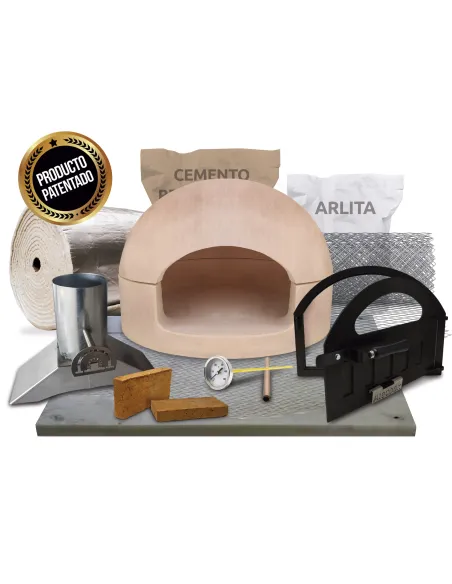

Kit completo para construir un Horno de Leña BUNKER

Características de los elementos que componen el KIT BUNKER COMPLETO

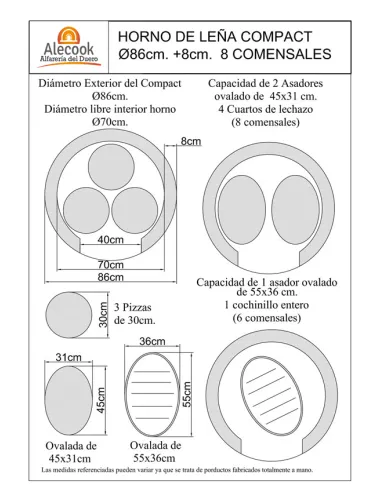

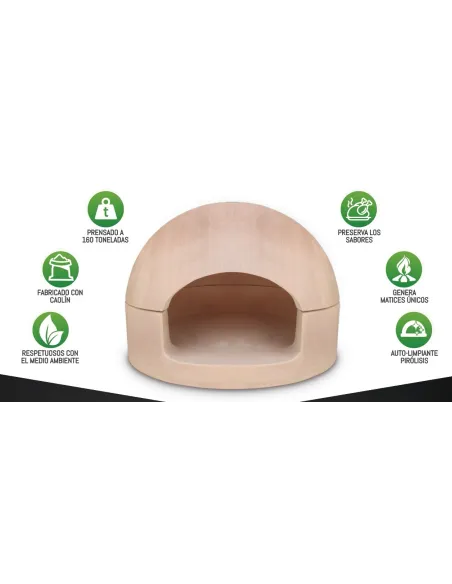

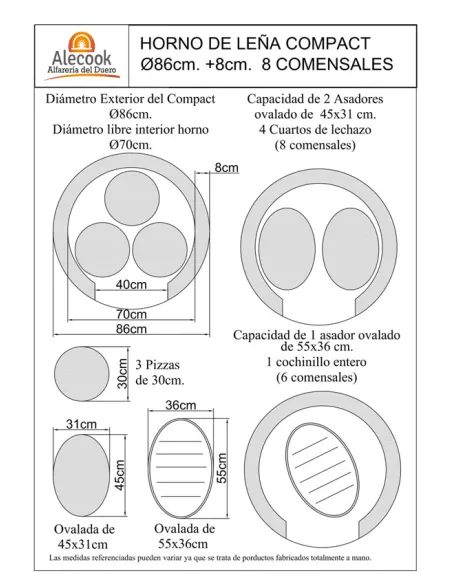

Horno de Barro

El corazón del horno

Fabricado con caolín prensado a 160 tn, paredes de 8 cm. Se compone de dos partes (base y cúpula). Al tener una gran masa de caolín es capaz de acumular más cantidad de calor que un horno tradicional. Su rendimiento y estabilidad son superiores a cualquier otro producto similar del mercado.

El secado es natural al aire protegido de las heladas. Se procede al desenlusiado aproximadamente a los 10-15 días. Manteniéndolo sobre soporte ventilado durante otros 30 días hasta su total secado.

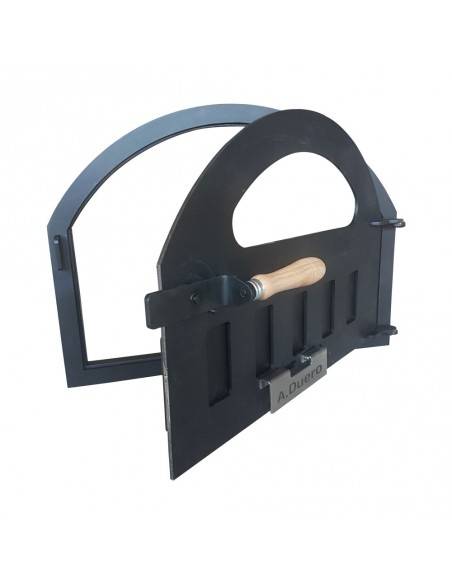

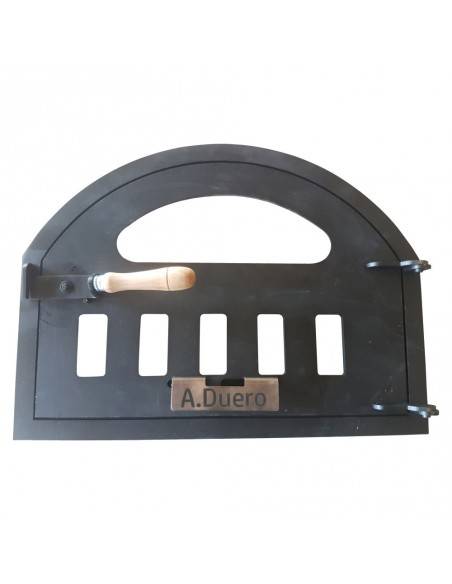

Puerta para horno acabado anti-corrosión con POLVO DE POLIESTER y cristal visión 750 ºC NEOCERAM

Puerta metálica de Arco de Medio Punto para hornos de leña de cualquier tipo (barro, ladrillo, piedra, hormigón, hierro, etc), también se puede utilizar para hornos morunos con bocas cuadradas, restauraciones de hornos adaptando nuestro diseño al tamaño real. Fácil colocación y lista para montar con las 4 patillas para ser recibida en la embocadura.

Fabricada con plancha de 5 mm de espesor, cortada a Laser,  apertura a derechas o izquierdas según demanda. Acabado terminación anti-corrosión con polvo de polyester.

Apertura mediante pasadores macizos que ofrecen mayor durabilidad, dispone de dilatadores que facilitan la apertura tanto en caliente como en frío, tranquilla interior deslizante de 5 pasos "sistema anti-humo".

Dispone de un gran visor con cristal 500º C ROBAX.

Manilla de madera.

- medida exterior total (con marco): ancho: 535 mm x altura en el centro: 395 mm x altura en los laterales 230 mm.

- medida de la hoja: ancho: 480 mm x altura en el centro: 340 mm x altura en los laterales 200 mm.

- peso aproximado 7 kg.

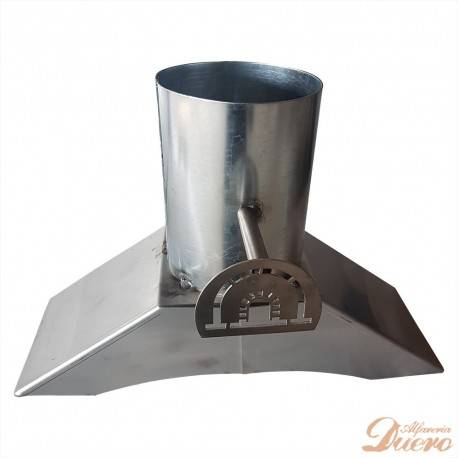

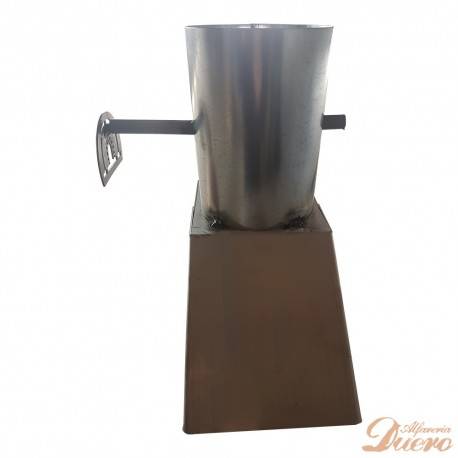

Tiro con regulador Ø150 mm inoxidable

Tiro INOX con regulado, soldaduras en inoxidable. Dispone de dilatadores para absorber las diferencias de temperatura y evitar la rotura de la embocadura. Fácil montaje e instalación.

El material de fabricación garantiza la durabilidad del conjunto, a diferencia de los tiros fabricados con chapa de hierro en los que la condensación propicia el picado y la corrosión (indistintamente si están instalados en interior o exterior), resultando un gran problema a la hora de su reparación ya que supondría desmontar por completo la embocadura y volverla a construir.

CARACTERÍSTICAS:

• Espesor: 1.5 mm inoxidable.
• Material: Inoxidable 1.5 en campana y Galvanizado la salida de humo.
• Medidas totales: Altura 33 cm  Ancho  48 cm  Diámetro salida de humos 150 mm.

Campana Medidas:

• Fondo 17 cm
• Altura campana: 12 cm
• Largo inferior: 49 cm
• Largo superior: 17 cm
• Longitud de la palomilla reguladora: 35 cm

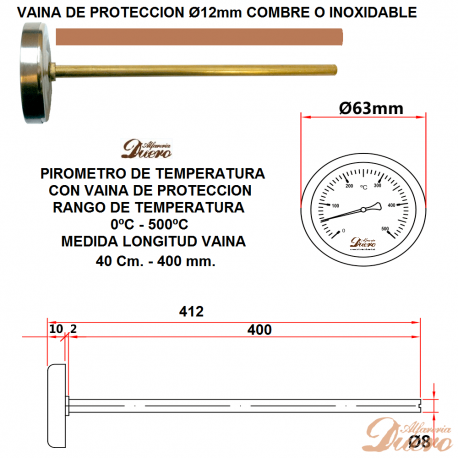

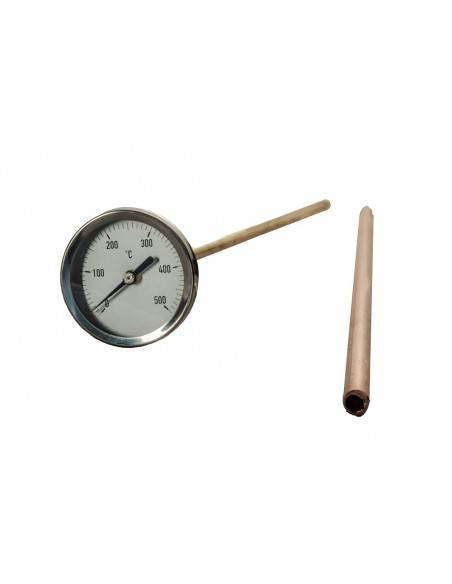

Pirómetro 500º C vaina 400 mm

Especialmente indicado y diseñado para la colocación en las embocaduras de todo tipo de hornos de leña, hornillas, estufas, chimeneas, cocinas, etc. Suministrado completo, con grupilla de fijación, y vaina de protección. ACEPTA FUEGO DIRECTO ya que dispone de vaina de protección (generalmente en cobre o inoxidable) debe colocarse para que se introduzca en la parte interior del horno.

Instalación:

• Si no dispone del orificio, debe realizar un taladro en la embocadura del horno con una broca  Ø 13 mm y una longitud adecuada. Recomendamos desconectar el percutor antes de llegar al final y colocar un pequeño mártir de madera para que no haga desconchón al salir la broca. Para medir con más fiabilidad la temperatura interior, e recomienda realizar el taladro a una altura con respecto del suelo del horno de 18 cm
• Fijar la vaina de protección en el interior con la aplicación de sellador (la vaina deberá estar enrasada en la parte delantera de la embocadura y sobresalir entre 2 y 5 cm en el interior del horno.
• Colocar el Pirómetro una vez se haya secado el sellador

Características:

• Grado de Protección: IP56
• Precisión Clase 1.6
• Rango: 0-500º C
• Elemento Sensor: Tira bimetálica
• Longitud de vástago: 400 mm
• Caja: Acero Cincado
• Tubo bourdon: Aleación de cobre
• Visor: Vídrio
• Vástago: Latón

Aislante Reflexivo Bi-capa 700º C

El Aislamiento es fundamental para un horno con buen rendimiento térmico. Se suministra la parte proporcional en metros cuadrados de malla gallinera para la fijación del aislante y la posterior aplicación del barro refractario.

La primera capa compuesta por fibra cerámica protege térmicamente el horno de leña soportando temperaturas de hasta 650 - 700º C sin deformaciones. Este material NO SE DESCOMPONE, cumpliendo su función durante toda la vida de uso.

• La primera capa rompe el puente térmico por contacto.
• La segunda capa de aluminio reforzado refleja el calor hacia interior del horno

Este aislante se coloca envolviendo completamente el horno, tanto en la base como en todos los laterales que componen la cúpula del horno, quedando solapado entre 30 y 40 cm en la parte superior de la bóveda que es la zona que mas calor acumula.

La utilización de otros aislamientos comunes de venta en Almacenes de construcción NO GARANTIZA la durabilidad del mismo, ya que el calor que el horno desprende al exterior en el momento de la combustión de la leña, degrada progresivamente éstos materiales y después de pocos usos se produce la descomposición del aislamiento sobre todo en bóveda, vuelve a permitir PUENTE TÉRMICO con la consiguiente pérdida de temperatura y rendimiento.

Este Aislamiento está garantizado sin amianto, sin ligante químico y sin formaldehído.

Los filamentos tienen un diámetro mayor que 10 micras, por lo que no se clasifican en la categoría de carcinógenos para los humanos (Directiva 97/69 Eurpéenne / CE).

Es 100% reciclable, repelente para roedores y no atraen a los insectos.

CERTIFICACIÓN - CARACTERÍSTICAS TÉCNICAS ENERGÉTICAS A +

• eficiencia térmica: λ lambda 0,031 W / mK
• La permeabilidad al vapor de agua: el VPH
• Evita la condensación.
• Permeabilidad al aire-agua: W1
• Alta resistencia a la rotura por manipulación
• NF E N 13859-1, aprobación Suiza 6q3
• Clasificación al fuego: PV Nº HO16061 / ESA M0 Clase A1
• Temperatura de funcionamiento: -40 a 650 ° C
• Reflexión / emisión: 95% / 5%

CANTIDAD SUMINISTRADA SEGÚN MEDIDA

• Horno  Ø 86 cm...2,5 metros lineales
• Horno  Ø 96 cm....3 metros lineales

PLATAFORMA DE HORMIGÓN REFORZADA

Plataforma de hormigón formada con acero corrugado de 8 mm, reforzada en los extremos con la incorporacion de manguitos para la colocación de cáncamo Ø16mm para colocación camión pluma. La terminación de la plataforma es pulida y biselada para proporcionar un buen acabado estético.

Medidas disponibles:

• - Horno bunker 86 ...........114cm de fondo por 104cm de ancho
• - Horno bunker 96 ...........124cm de fondo por 114cm de ancho

LADRILLOS RECTOS PARA LA EMBOCADURA

Ladrillos macizos fabricados artesanalmente doble cocción, especialmente indicados para la fabricación de embocaduras, cerramientos de barbacoas, chimeneas, etc.

La construcción de la embocadura se realiza utilizando el ladrillo recto con una mezcla de cemento blanco, arena barrosa y de río, solamente se enfosca la parte interior con mortero refractario.

Todos los ladrillos ofrecen una extraordinaria resistencia a la intemperie por su doble cocción soportando climatologías extremas.

Para hornos instalados en el exterior hay que tener en cuenta que no vale cualquier ladrillo refractario por su porosidad y sensibilidad a la aluminosis.

Con el tratamiento que aplicamos en nuestra empresa se obtienen unos rendimientos superiores:

• Se elimina el poro que generalmente tienen los ladrillos refractarios manuales no industriales
• Soporta las inclemencias y no envejece.
• Fácil limpieza con agua a presión
• Dureza reforzada

CEMENTO REFRACTARIO

Se suministra el producto a base de cemento aluminoso y áridos especiales que le permiten resistir elevadas temperaturas para la fabricación de chimeneas, barbacoas y hornos de leña, para estos últimos con el enlucido en la embocadura (ambiente de alta temperatura) soporta 1200ºC

Añadir agua y mezclar manual o mecanicamente hasta consistencia homogénea y trabajable, no aplicar por debajo de 5º C ni por encima de 30º C, PUESTA EN SERVICIO 7 DIAS.

Se suministra 1 unico paquete de 5 kg. aproximadamente.
