Lote Metálico para horno de leña

JUEGO DE PALAS
230,00 €
Impuestos incluidos

ENVÍO GRATIS, entrega 24 - 48 horas

Lote  para el montaje, fabricación o remodelación de su Horno de leña, formado por:

- Puerta con cristal ROBAX 500º C acabado anti-corrosión al polvo de poliester,

- Tiro INOX de Ø 50 mm con regulador.

- Pirómetro de 400 mm con vaina. Rango temperatura 0 - 500º C

- Juego de 4 Palas.

Todos los componentes necesarios para la fabricación, remodelación ó reparación de su horno de leña

COMPOSICION:

1 Puerta de Arco de Medio Punto con cristal visión 500º C. Con acabado anti-corrosión al polvo de poliester
1 Tiro en INOXIDABLE con Regulador y dilatadores de Ø150 mm.
1 Pirómetro de Temperatura con vaina de 500º C y 400 mm de longitud.
1 Juego de 4 Palas

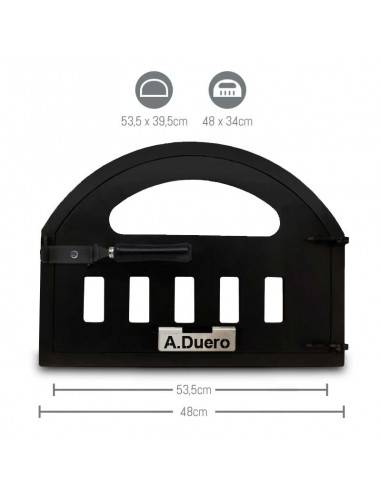

  • PUERTA

Puerta de arco de medio punto para horno de leña. Mirilla con cristal anti-calórico, fabricada con plancha de 5 mm de espesor, cortada a láser, tranquilla interior deslizante, sistema anti-humo,  acabado "polvo de poliester", manilla de madera. Dispone de patillas de fijación para instalación de obra.

Incorpora un visor de vidrio 500º C ROBAX

Apertura a derechas ó izquierdas (indicar en el pedido)

- Medida exterior con marco:

  • ANCHO: 535 mm
  • ALTO: 395 mm
  • ALTO EN RECTO HASTA EL ARCO DE MEDIO PUNTO 230 mm

- Medida de la hoja

  • ANCHO: 480 mm
  • ALTO: 340 mm
  • ALTO EN RECTO HASTA EL ARCO DE MEDIO PUNTO 200 mm

PESO APROXIMADO 7 KG.

Precaución:

La fijación del cristal no necesita sellador ni cordón, va montado con pestañas de presión.

Una vez colocada solo deberá ser abierta una vez se haya realizado la combustión total de la leña para evitar que el humo entre o salga por la embocadura (no abrir mientras se quema la leña)

Manipular siempre la apertura/cierre mediante la manilla de madera, para evitar quemaduras por contacto utilice guantes de protección térmica.

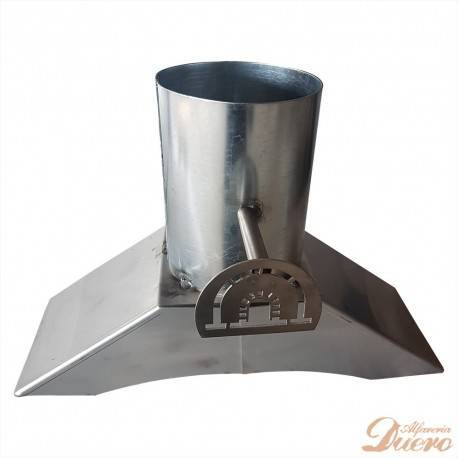

  • TIRO INOX

Facilita la extracción de humos al exterior manteniendo la puerta del horno cerrada durante la combustión de la leña, abriendo la tranquilla de la puerta y el tiro. Una vez se ha quemado la leña se cierra el tiro totalmente.

Diámetro standard para la prolongación o continuación con conducto o tubo galvanizado de Ø150 mm en cualquier material, inoxidable, vitrificado, galvanizado, doble capa, etc.

- Características:

Acabado: Inoxidable y soldadura inoxidable

Material: inoxidable espesor 1.5 mm

Medidas: Altura total 33 cm

             Ancho total 48 cm

             Diámetro salida de humos Ø150 mm

Campana Medidas:

             Fondo: 17 cm

             Altura campana: 12 cm

             Ancho inferior 49 cm

             Ancho superior: 17 cm

             Longitud total de la palomilla reguladora 35 cm

- Colocación

El Tiro se colocará en la embocadura del horno entre la puerta metálica y la boca sobre los ladrillos refractarios que comienzan a girar rodeando la puerta o marco metálico.

Hay que tener varias consideraciones:

  • Colocar a una altura de unos 20-22 cm por encima del arco de la boca del horno
  • Forrar con aislante para evitar el contacto del tubo y la campana con los ladrillos.
  • Los dilatadores actúan de derecha a izquierda, soportando y absorbiendo la dilatación hacia el exterior y empuje sobre la embocadura.
  • No modificar ni alterar las dimensiones del material.

Si Ud. coloca otro tiro que no sea inoxidable puede acelerar el proceso de oxidación tanto si el horno esta en la calle o a la intemperie como si esta en interior, ya que se producen condensaciones habitualmente.

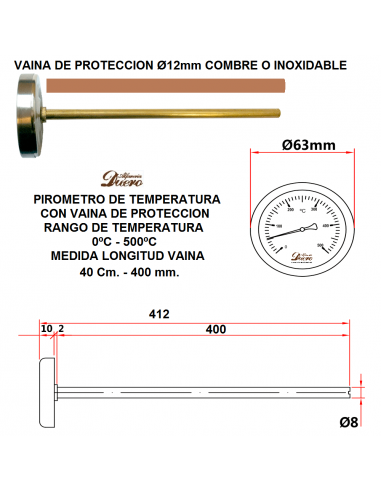

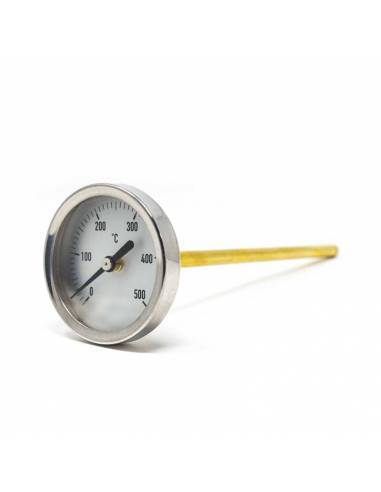

  • PIROMETRO 500º C vaina 400 mm


Especialmente indicado y diseñado para la colocación en las embocaduras de todo tipo de hornos de leña, hornillas, estufas, chimeneas, cocinas, etc. Suministrado completo, con grupilla de fijación, y vaina de protección. ACEPTA FUEGO DIRECTO ya que dispone de vaina de protección (generalmente en cobre o inoxidable) debe colocarse para que se introduzca en la parte interior del horno.

- Instalación

  1. Si no dispone del orificio, debe realizar un taladro en la embocadura del horno con una broca  Ø 13 mm y una longitud adecuada. Recomendamos desconectar el percutor antes de llegar al final y colocar un pequeño mártir de madera para que no haga desconchón al salir la broca. Para medir con más fiabilidad la temperatura interior, e recomienda realizar el taladro a una altura con respecto del suelo del horno de 18 cm
  2. Fijar la vaina de protección en el interior con la aplicación de sellador (la vaina deberá estar enrasada en la parte delantera de la embocadura y sobresalir entre 2 y 5 cm en el interior del horno
  3. Colocar el Pirómetro una vez se haya secado el sellador

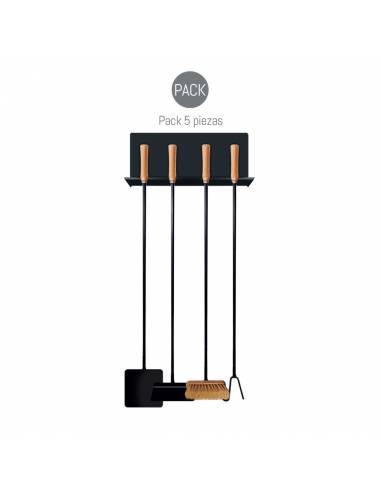

  • JUEGO DE PALAS


Todas las piezas están montadas en varilla de 10 mm maciza con pintura anti-calorica de 500º C.

- 1 Pala tipo panadero con mango de madera y pala en chapa de 1,5 mm
- 1 Pala en media luna rastrillo para mover las brasas en el interior del horno
- 1 Pala gancho para retirar las cazuelas del interior del horno de leña.
- 1 Pala recogedor para limpiar las brasas o la ceniza tras la utilización del horno de leña.
