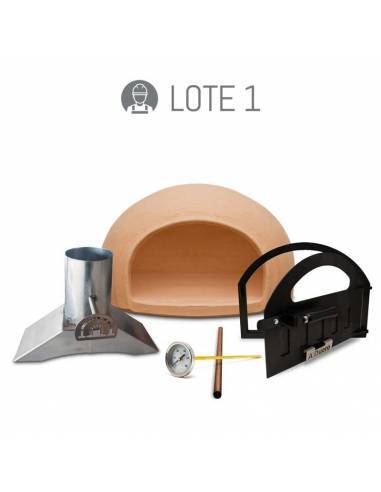

Lote de construcción 1: Horno, Puerta, Tiro, Pirómetro

Consta de los 4 componentes básicos para la fabricación de su horno de leña, el resto de materiales están disponibles por separado en esta misma tienda online. El  LOTE Nº 2  incluye el aislante correspondiente con la malla metálica de atado y el barro refractario con la malla de PVC que facilita la aplicación del barro y lo refuerza.

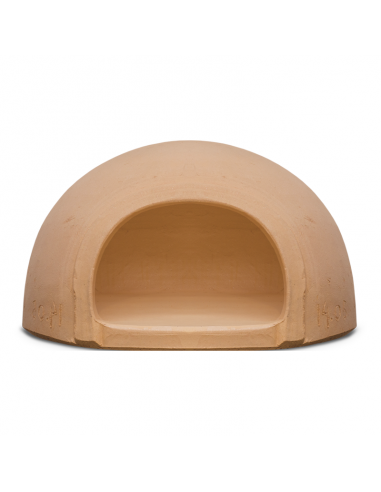

Horno de Barro o Cascarón

Medidas Exteriores: 65-70-75-80-90-100-110-120 cm Descontando entre 4 y 5 cm obtendrá la medida  interior del horno. (ver detalles en imágenes de esta categoría por tamaños y capacidades), también se puede descargar la ficha técnica en (Adjuntos)

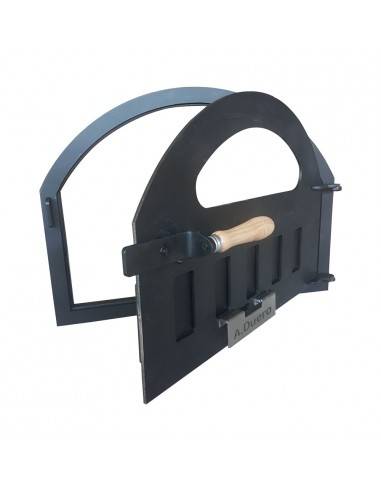

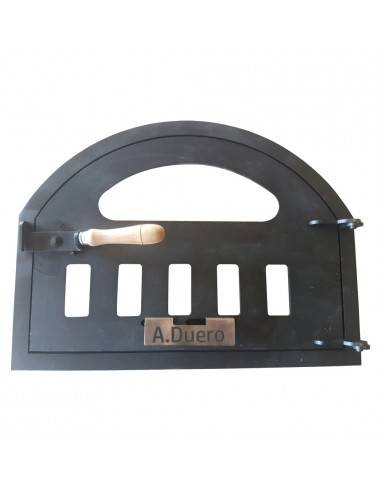

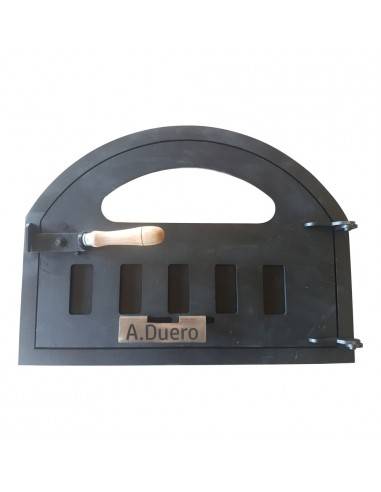

Puerta para horno acabado anti-corrosión con POLVO DE POLIESTER y cristal visión 500ºC ROBAX

Puerta metálica de Arco de Medio Punto para hornos de leña de cualquier tipo (barro, ladrillo, piedra, hormigón, hierro, etc), tambien se puede utilizar para hornos morunos con bocas cuadradas, restauraciones de hornos adaptando nuestro diseño al tamaño real.

Fabricada con placha de 5 mm de espesor, cortada a Laser,  apertura a derechas o izquierdas según demanda. Gran rendimiento y absorción de calo. Acabado terminación anti-corrosión con polvo de poliester.

Apertura mediante pasadores macizos que ofrecen mayor durabilidad, dispone de dilatadores que facilitan la apertura tanto en caliente como en frío, tranquilla interior deslizante de 5 pasos "sistema anti-humo".

Dispone de un gran visor con cristal 500º C ROBAX ,

Manilla de madera de fácil colocación y lista para montar con las 4 patillas para recibir a la albañilería.

- medida exterior total (con marco):

• ancho: 535 mm




• altura en el centro: 395 mm




• altura en los laterales 230 mm




- medida de la puerta (sin marco)

• ancho: 480 mm




• altura en el centro: 340 mm




• altura en los laterales 200 mm




- peso aproximado 7 kg

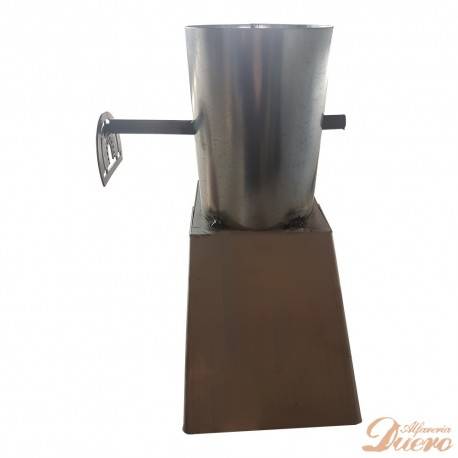

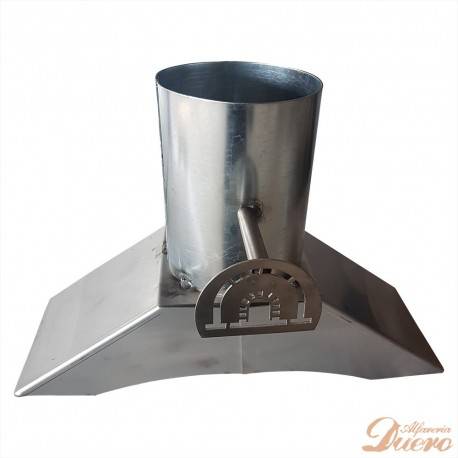

Tiro con regulador Ø150 mm inoxidable

Tiro INOX con regulado, soldaduras en inoxidable. Dispone de dilatadores para absorber las diferencias de temperatura y evitar la rotura de la embocadura. Fácil montaje e instalación

Durante la combustión de la leña, el tiro y la tranquilla de la puerta se mantienen abiertos. Una vez se ha quemado la leña se cierra el tiro totalmente.

Diámetro estandar para la prolongación o continuación con conducto o tubo galvanizado de Ø150 mm en cualquier material, inoxidable, vitrificado, galvanizado, doble capa, etc.

El material de fabricación garantiza la durabilidad del conjunto, a diferencia de los tiros fabricados con chapa de hierro en los que la condensación propicia el picado y la corrosión (indistintamente si están instalados en interior o exterior), resultando un gran problema a la hora de su reparación ya que supondría picar la chimenea y volverla a construir.

CARACTERÍSTICAS:

• Espesor: 1.5 mm inoxidable
• Material: Inoxidable 1.5 en campana y Galvanizado la salida de humo
• Medidas totales: Altura 33 cm  Ancho  48 cm  Diámetro salida de humos 150 mm

Campana Medidas:

• Fondo 17 cm
• Altura campana: 12 cm
• Largo inferior: 49 cm
• Largo superior: 17 cm
• Longitud de la palomilla reguladora: 35 cm

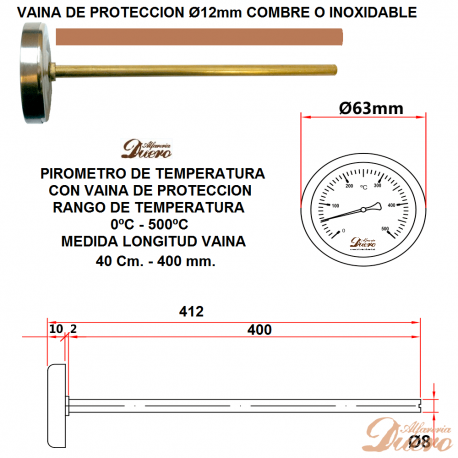

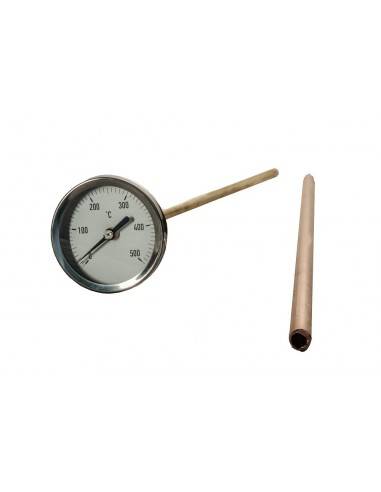

Pirómetro 500º C vaina 400 mm

Especialmente indicado y diseñado para la colocación en las embocaduras de todo tipo de hornos de leña, hornillas, estufas, chimeneas, cocinas, etc. Suministrado completo, con grupilla de fijación, y vaina de protección. ACEPTA FUEGO DIRECTO ya que dispone de vaina de protección (generalmente en cobre o inoxidable) debe colocarse para que se introduzca en la parte interior del horno.

Instalación:

• Si no dispone del orificio, debe realizar un taladro en la embocadura del horno con una broca  Ø 13 mm y una longitud adecuada. Recomendamos desconectar el percutor antes de llegar al final y colocar un pequeño mártir de madera para que no haga desconchón al salir la broca. Para medir con más fiabilidad la temperatura interior, e recomienda realizar el taladro a una altura con respecto del suelo del horno de 18 cm
• Fijar la vaina de protección en el interior con la aplicación de sellador (la vaina deberá estar enrasada en la parte delantera de la embocadura y sobresalir entre 2 y 5 cm en el interior del horno.
• Colocar el Pirómetro una vez se haya secado el sellador

Características:

• Grado de Protección: IP56
• Precisión Clase 1.6
• Rango: 0-500º C
• Elemento Sensor: Tira bimetálica
• Longitud de vástago: 400 mm
• Caja: Acero Cincado
• Tubo bourdon: Aleación de cobre
• Visor: Vídrio
• Vástago: Latón

FABRICACIÓN DEL HORNO DE BARRO O CASCARÓN

Para la fabricación de nuestros cascarones de barro refractario  utilizamos una mezcla de barro refractario rojo, caolín y mica. Hecho sobre lusias de DM con soportes individualizados mediante la técnica del urdido que se realiza mediante churros de arcilla de grosor variable.

El secado es natural al aire protegido de las heladas. Se procede al desenlusiado aproximadamente a los 10-15 días. Manteniéndolo sobre soporte ventilado durante otros 30 días hasta su total secado. Durante este proceso no se utilizan secadores forzados, cañones de calor por gasoil, etc.

Mediante vagoneta se introducen en el horno de cocción. El proceso de cocción o curva de cocción supera las 20 horas. Siendo el momento máximo de temperatura 1050º C durante 8 horas continuas. De esta forma la cocción penetra totalment

Se sacan del horno alfarero y se someten a un control de calidad interno, desechando los dañados, fisurados o deformados.
